随着信息技术的飞速发展，智能化弱电系统已成为现代建筑与基础设施的核心组成部分。其中，计算机网络工程作为弱电系统的数据通信骨干，其设计与施工质量直接关系到整个智能化系统的稳定性、安全性与高效性。一套设计精良、标注清晰的智能化弱电系统大样图，不仅是项目实施的蓝图，更是确保工程质量和后期维护的关键。本文将从设计与施工两个维度，探讨如何利用专业的CAD设计素材，高效完成计算机网络工程。
一、 智能化弱电系统大样图的核心价值
一套“实用”的智能化弱电系统大样图，应超越简单的线路绘制，具备以下核心价值：
- 标准化与规范性：严格遵循国家及行业相关标准（如GB 50311《综合布线系统工程设计规范》、GB 50312《综合布线系统工程验收规范》等），确保设计方案的合规性与通用性。
- 系统性与集成性：清晰展现计算机网络系统与其他弱电子系统（如安防监控、楼宇自控、信息发布等）的互联关系与集成接口，体现整体智能化架构。
- 可实施性与细节化：包含详细的设备布置图、管线敷设路径图、机柜配线图、接地与防雷示意图等。关键节点（如核心机房、弱电间、信息点面板）应有放大详图，标明设备型号、线缆规格、连接方式、安装高度等具体参数。
- 可维护与可扩展性：图纸应逻辑清晰，便于后期排查故障、升级扩容。对主干链路与冗余设计应有明确标识。
二、 计算机网络工程的设计要点（基于CAD素材的应用）
在利用现有CAD大样图素材进行设计时，需紧密结合项目实际进行深化：

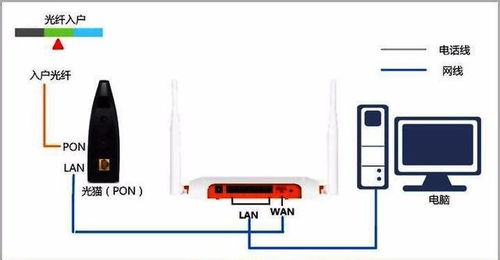

- 网络架构规划：
- 拓扑结构：确定采用星型、树型或混合型拓扑，在图纸中清晰绘制核心层、汇聚层、接入层的逻辑与物理连接。
- VLAN与IP规划：在图纸说明或附表内明确各区域、各业务系统的VLAN划分与IP地址分配策略，确保网络安全与流量管理。
- 综合布线系统设计：
- 工作区子系统：利用大样图素材，标准化信息插座（如双口面板）的安装位置、距地高度（通常300mm）、模块类型（如CAT6A）。
- 水平与垂直子系统：明确线缆类型（如UTP Cat6/6A， 光缆OM3/OM4）、敷设方式（桥架、管槽）、路径走向及弯曲半径要求。CAD图中应区分不同线缆的图例与图层。
- 管理间与设备间子系统：提供机柜大样图，包括配线架、网络设备、理线器、电源PDU的排列布局，标明跳线连接关系与标签规则。
- 进线间与机房设计：核心机房大样图需涵盖防静电地板、精密空调、UPS、气体消防、环境监控等基础设施与网络机柜的整合布局。
- 设备选型与标注：在图纸中明确核心交换机、汇聚交换机、接入交换机、路由器、防火墙、无线控制器（AC）、无线接入点（AP）等设备的建议型号、安装点位（特别是AP的布点需结合无线覆盖仿真）。
三、 计算机网络工程的施工关键环节
施工是将设计图纸转化为实体的过程，大样图是现场作业的直接依据：
- 施工前准备：
- 图纸会审与技术交底：组织施工方、设计方、监理方对CAD大样图进行会审，理解设计意图，明确技术难点与施工界面。
- 材料与设备采购：严格依据图纸中的材料清单和技术规格进行采购。
- 管线敷设施工：
- 严格按照图纸标注的路径、管径和桥架规格进行敷设。强弱电线缆应分开敷设，保持规范要求的间距，并做好屏蔽与接地。
- 线缆敷设时需预留适当长度，并在两端做好临时标签。
- 设备安装与端接：
- 机柜设备安装应遵循图纸中的布局，确保散热空间与维护便利。
- 配线架和信息模块的端接必须按照标准（如T568A/B）操作，并使用测线仪100%测试通断、长度、衰减、近端串扰等性能参数，形成测试报告。
- 系统调试与验收：
- 根据设计图纸配置网络设备，实现VLAN、路由、安全策略等功能。
- 进行全网连通性、带宽、无线覆盖强度等测试。
- 竣工时，提交与最终实际安装完全一致的“竣工图”，所有变更应在图纸上更新，这是未来运维最重要的资料。
四、 优质CAD设计素材的应用建议
- 模板化与模块化：将常用的机房布局、机柜配线、安装详图等制成标准图块或外部参照，提高设计效率与一致性。
- 图层与标注规范化：建立统一的图层管理标准（如不同线缆、设备、标注分设图层），使用清晰的文字标注与符号图例。
- 持续更新与积累：技术不断演进，设计素材库应定期融入新技术（如Wi-Fi 6/7、PoE++、单模光纤等）的典型设计方案。
###
一套精心设计的智能化弱电系统大样图，是连接计算机网络工程设计与施工的坚实桥梁。它不仅是CAD图纸的集合，更是融合了规划、技术、标准与实践经验的综合性文件。设计与施工人员应深刻理解其内涵，灵活运用并深化标准素材，方能构建出高性能、高可靠、易于管理的现代化网络基础设施，为各类智能应用提供坚实的数据通道。
